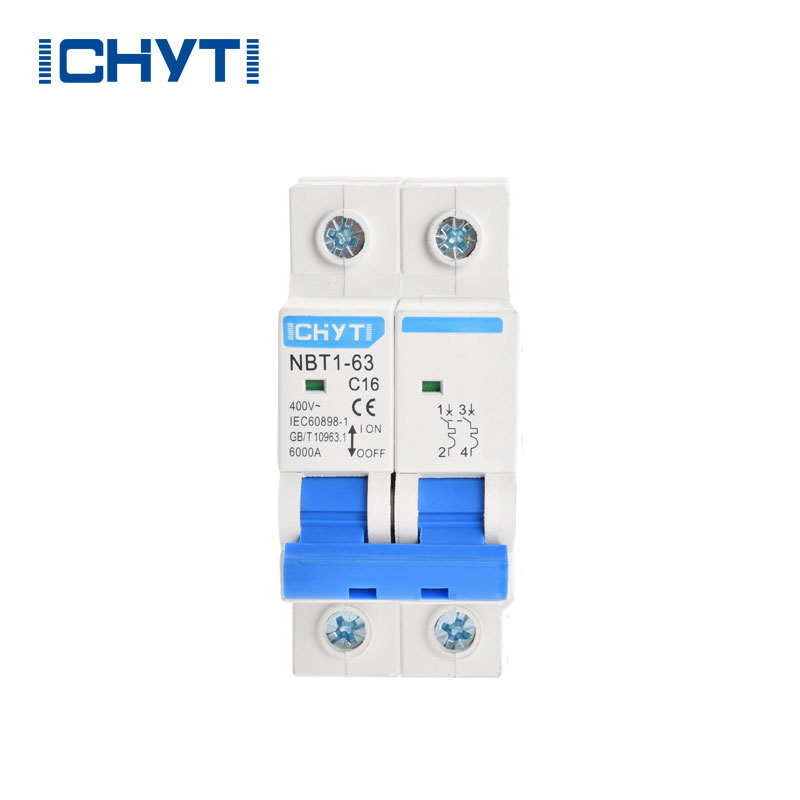

2 Pole 63a Ac Mcb

ICHYTI je profesionálny výrobca, ktorý sa špecializuje na výskum a vývoj, výrobu a predaj 2 pólových 63a ac mcb. ICHYTI v súčasnosti ponúka širokú škálu produktov so 16 rôznymi sériami a viac ako 600 dostupnými špecifikáciami. S pokročilými výrobnými a testovacími zariadeniami, špecializovaným tímom pre výskum a vývoj a oddanosťou vedeckým výrobným procesom a prísnym systémom riadenia kvality je ICHYTI spoľahlivým a dôveryhodným zdrojom vysokokvalitných elektrických produktov.

Odoslať dopyt Stiahnuť PDF

Popis produktu

https://youtu.be/oHB6RjLBMo4

Čínski dodávatelia ICHYTI Lacný 2 pólový 63a ac mcb Made in China je skratka pre Micro Circuit Breaker alebo Minimal Circuit Breaker a je najpoužívanejším koncovým ochranným zariadením pri budovaní elektrických koncových distribučných zariadení. 2 pólový 63a ac mcb je vhodný pre jednofázové a trojfázové obvody pod 63 A a môže byť použitý na ochranu proti skratu, preťaženiu a prepätiu, vrátane rôznych typov, ako je jednopólový 1P, dvojpólový 2P, trojpólový 3P, a štvorpólový 4P.

Parameter ICHYTI 2 pól 63a ac mcb (špecifikácia)

Model produktu	NBT1-63

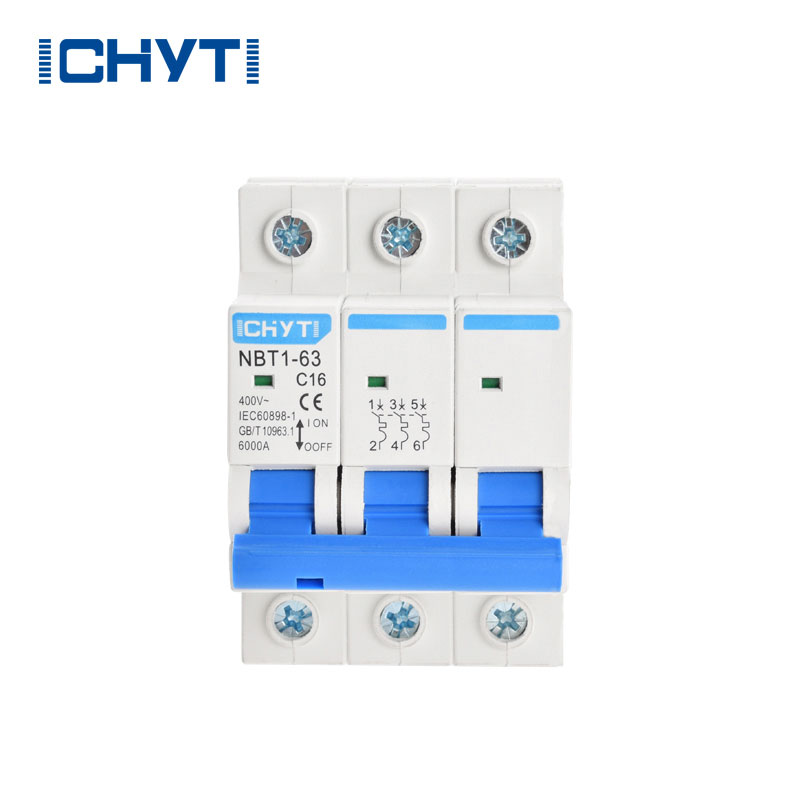

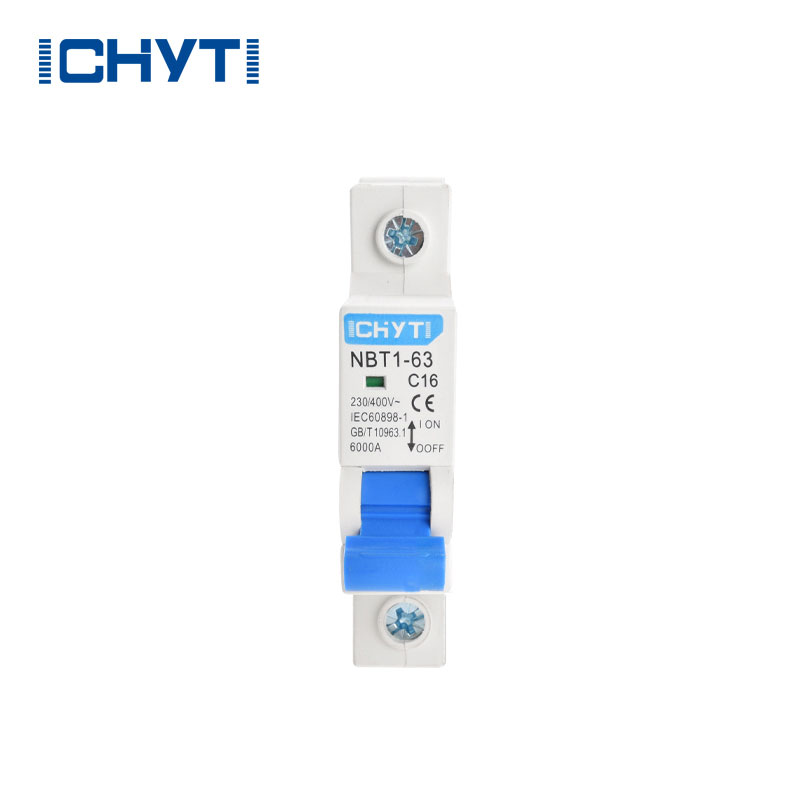

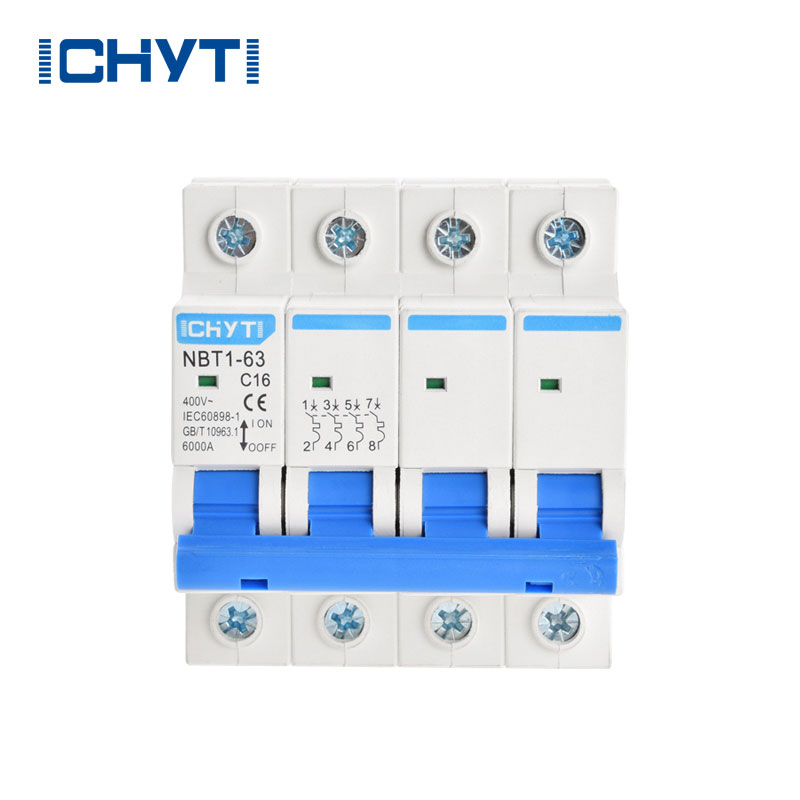

Poliak	1P	2P	3P	4P
Menovitý prúd (A)	6, 10, 16, 20, 25, 32, 40, 50r63
Menovité napätie (V)	230/400	400	400	400
Vypínacia kapacita (kA)	6
Farba	Biele a priehľadné
Charakteristická krivka	C
Pracovná teplota	-5~+40
Uzavretá trieda	IP20
Štandardné	IEC60898-1
Frekvencia	50/60 Hz
Elektrická životnosť	Nie menej ako 8000 krát
Mechanický život	Nie menej ako 20 000 krát

ICHYTI 2 pól 63a ac mcb Princíp činnosti

◉ MCB je typ zariadenia na ochranu elektrických koncových zariadení budovy, ktorý pozostáva najmä z prevádzkových mechanizmov, kontaktov, ochranných zariadení (vrátane nadprúdových spúští, tepelných spúští a podpäťových spúští) a systémov na zhášanie oblúka. Ovládací mechanizmus môže byť ručne alebo elektricky zatvorený a po zatvorení mechanizmus voľného uvoľnenia uzamkne hlavný kontakt. Nadprúdová a tepelná spúšť sú zapojené do série s hlavným obvodom, zatiaľ čo podpäťová spúšť je zapojená paralelne s napájaním.

◉ Keď v obvode dôjde ku skratu alebo silnému preťaženiu, cievka nadprúdovej spúšte generuje magnetické pole, ktoré spôsobí, že kotva absorbuje a spustí mechanizmus voľného uvoľnenia, čím spôsobí otvorenie hlavného kontaktu. Keď je obvod preťažený, tepelná zložka tepelného uvoľnenia sa zahrieva, čo spôsobí ohýbanie bimetalového plechu a tlačí mechanizmus voľného uvoľnenia, aby fungoval. Keď je obvod pod napätím, kotva podpäťovej spúšte sa uvoľní, čím sa spustí mechanizmus voľného uvoľnenia.
