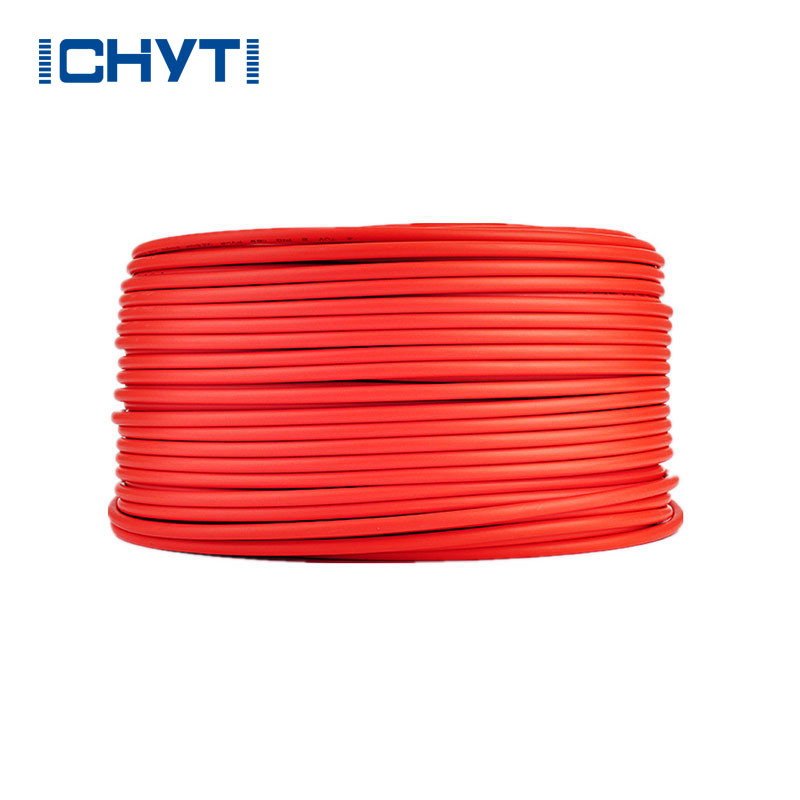

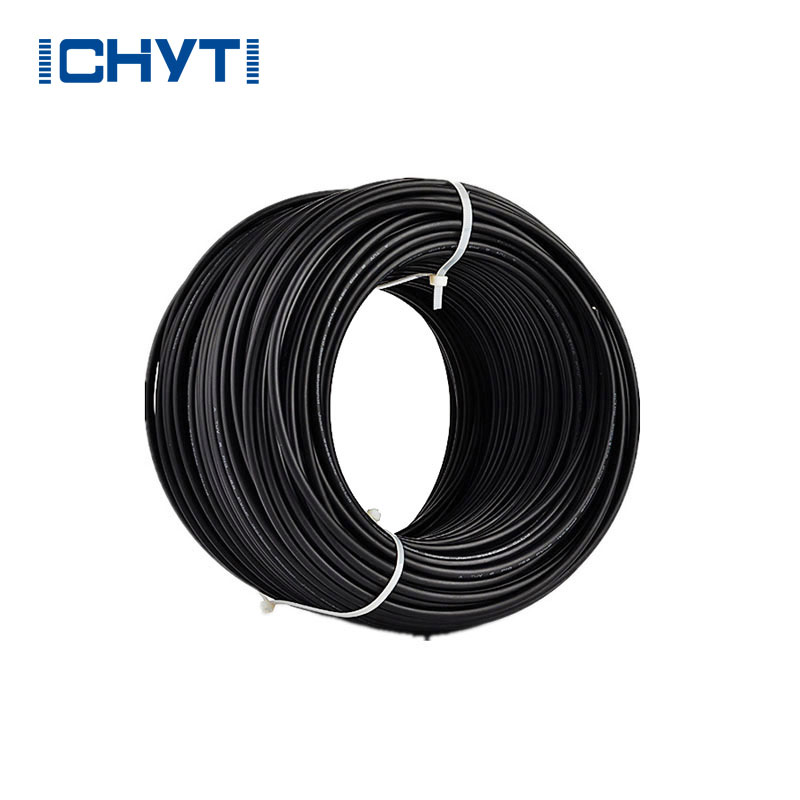

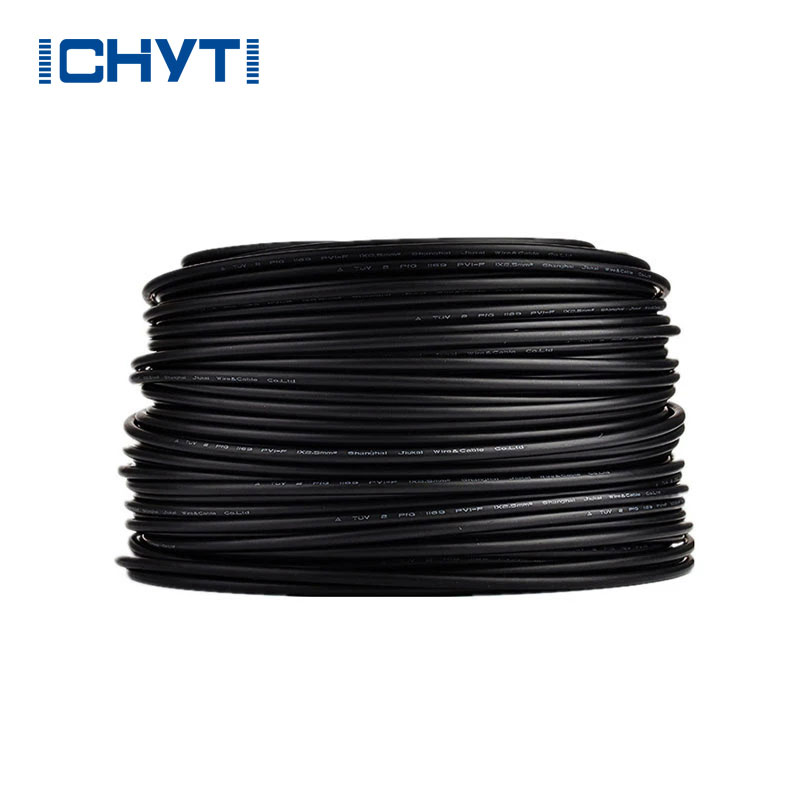

4mm 6mm Pv kábel

China Factory ICHYTI Ľahko udržiavateľný pokročilý 4 mm 6 mm pv kábel sa zvyčajne inštaluje vo vonkajšom prostredí, preto sa odporúča zvoliť fotovoltaický špecializovaný 4 mm 6 mm pv kábel, ktorý prešiel ožiarením. Po ožiarení 4mm 6mm pv kábla vysokoenergetickým elektrónovým lúčom sa molekulárna štruktúra materiálu izolačnej vrstvy zmení z lineárnej na trojrozmernú sieťovú štruktúru, vďaka čomu má vyššiu teplotnú odolnosť. V porovnaní s nezosieťovanými káblami sa úroveň teplotnej odolnosti ožiarených zosieťovaných káblov môže zvýšiť na 90 , 105 , 125 , 135 alebo dokonca 150 a nosnosť kapacita sa môže zvýšiť o 15-50%. Tento typ 4 mm 6 mm pv kábla odolá prudkým teplotným zmenám a chemickej erózii a môže sa používať vo vonkajšom prostredí viac ako 25 rokov.

ICHYTI 4mm 6mm pv kábel Parameter (Špecifikácia)

Drôt	Trieda 5, pocínovaný
Izolačný materiál	XLPE
Dvojitá izolácia
Bez halogénov
Vysoká odolnosť voči olejom, tukom, kyslíku
a ozón
Odolné voči mikróbom
Odolné voči UV žiareniu
Vysoká odolnosť proti opotrebovaniu a oderu
Flam Test podľa	DIN EN 50265-2-1 UL1571 (VW-1)
Najmenší povolený polomer ohybu	5XD
Rozsah teplôt	-40âã+90â

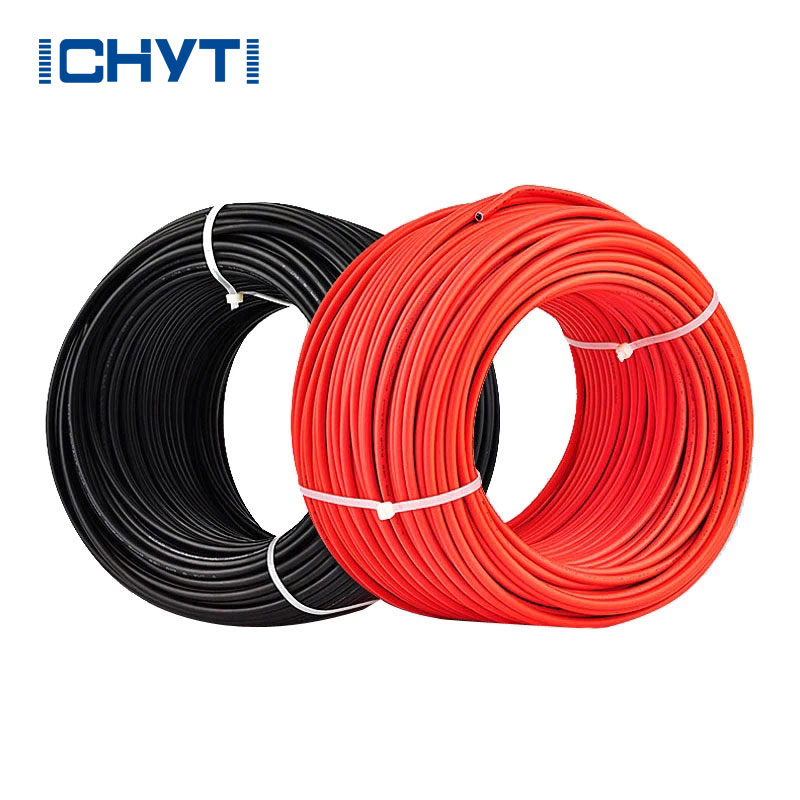

Farby	Čierna/červená

ICHYTI 4mm 6mm pv kábel Vlastnosť

◉ Požiadavky na spomaľovač horenia v súlade s normami EN 50265-2-1, IEC 60332-1, VDE 0482-32-1-2 a DIN EN 60332-1-2.
◉ Spĺňa požiadavky noriem IEC 61034 a EN 50268 na nízke emisie dymu.
◉ Podľa noriem EN 50267-2-1 a IEC 60754-1 neobsahuje halogénové zložky.
◉ Spĺňa požiadavky noriem EN 50267-2-2 a IEC 60754-2 s nízkou koróziou plynom.

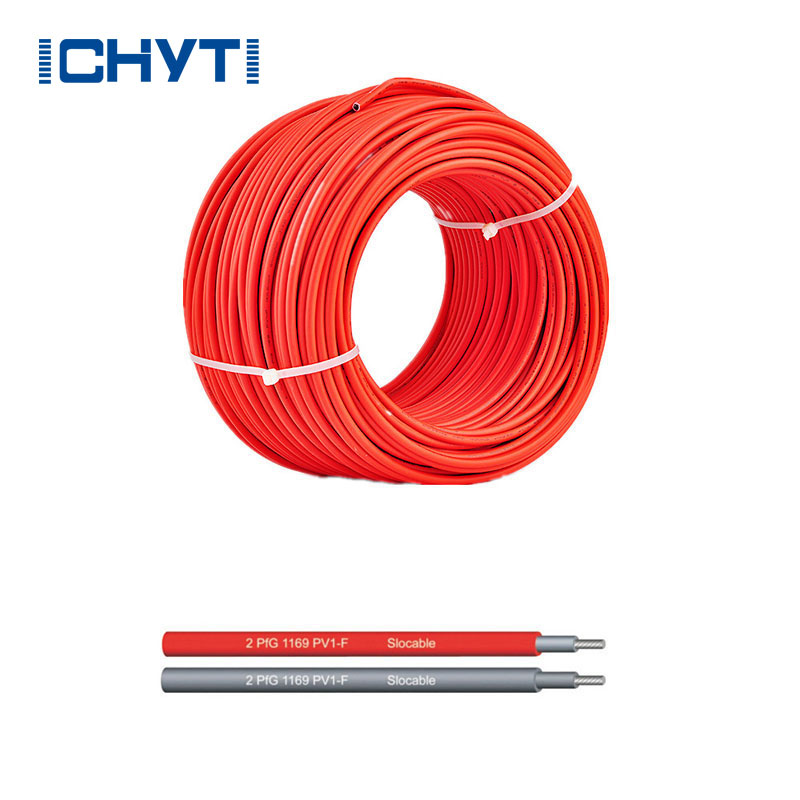

ICHYTI 4mm 6mm pv kábel Detaily a štruktúra



ICHYTI 4mm 6mm pv kábel Technika zapojenia

Obvod fotovoltaického systému je rozdelený na jednosmernú časť a striedavú časť, ktoré vyžadujú samostatné vedenie. DC časť je pripojená ku komponentom a AC časť je pripojená k elektrickej sieti. Vo veľkých a stredne veľkých elektrárňach je veľa jednosmerných káblov. Na uľahčenie budúcej údržby by mali byť čísla vodičov každého kábla pevne pripevnené. Oddeľte silné a slabé elektrické vedenia. Ak existujú signálne linky, ako napríklad komunikácia 485, mali by byť vedené oddelene, aby sa zabránilo rušeniu. Pripravte vedenie a káblový žľab na zapojenie a snažte sa čo najviac neodkryť vodiče. Pri zapájaní bude lepšie vyzerať horizontálne a vertikálne. Snažte sa, aby sa vo vnútri vedenia a mostíka nenachádzali káblové spoje, pretože údržba nie je pohodlná. Ak existuje scenár, kde hliníkový drôt nahrádza medený drôt, musia sa použiť spoľahlivé medené hliníkové adaptérové ​​terminály.
