Analýza porúch a manipulácia s fotovoltaickým zlučovacím boxom

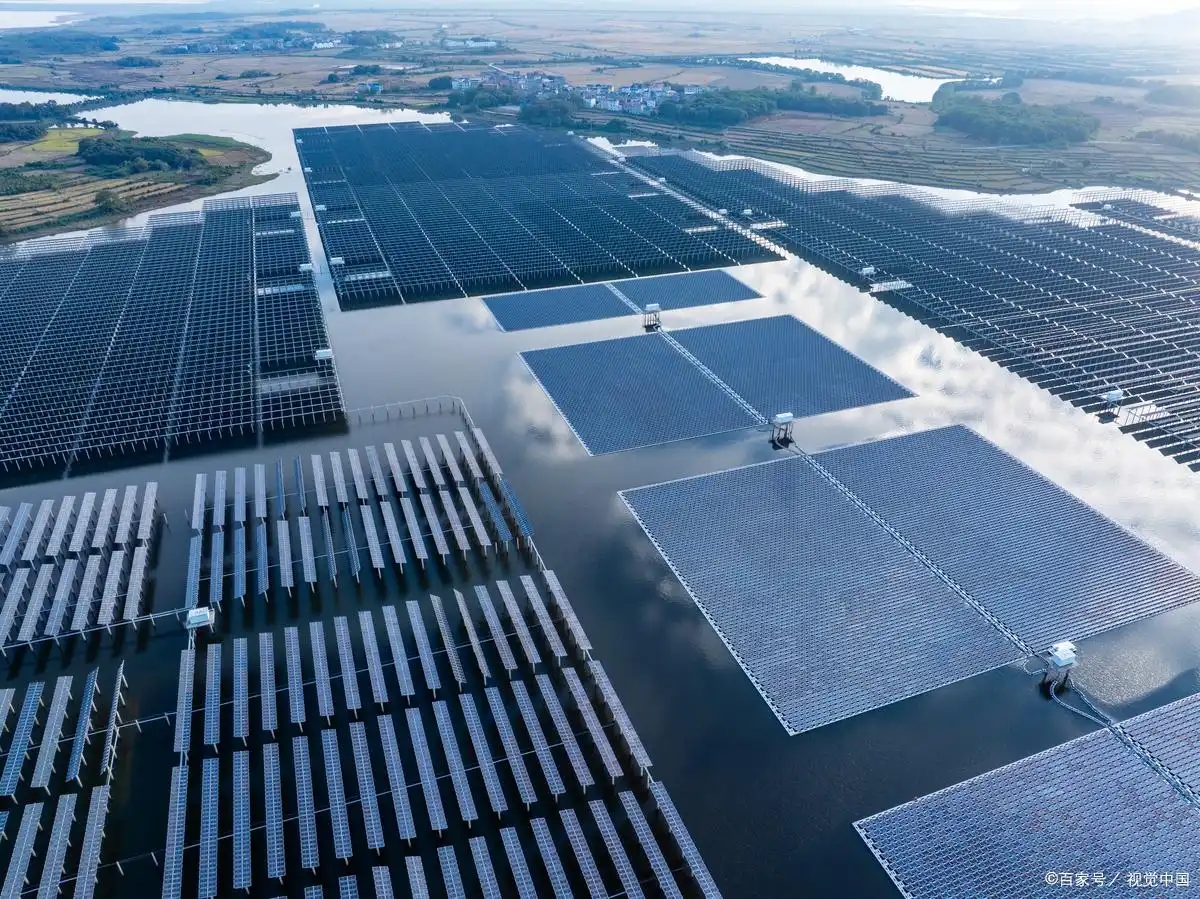

Ako dôležitá súčasť modernej zelenej energie je prevádzka a údržba fotovoltaických elektrární kľúčová. Ako kľúčové elektrické zariadenie vo fotovoltaických elektrárňach je zlučovač mimoriadne dôležitý pri každodennej prevádzke a údržbe.

Základné funkcie a štruktúra FV zlučovača

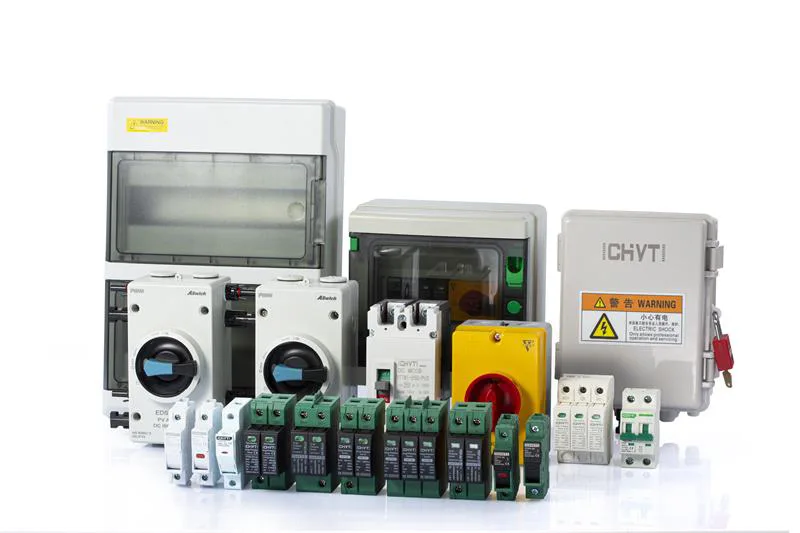

Hlavnou funkciou fotovoltaického zlučovacieho boxu je zhromažďovať jednosmernú elektrickú energiu z viacerých fotovoltaických reťazcov a bezpečne ju prenášať do nasledujúcich DC rozvodných skríň alebo striedačov cez ochranné zariadenia, ako sú ističe a bleskoistky. Jeho štruktúra zvyčajne obsahuje puzdro, vstupný terminál DC, ochranu pred bleskom, istič DC, monitorovaciu jednotku a káblové svorky.

Nasleduje schematický diagram vnútornej štruktúry zlučovacej skrine:

◆ Obal škatule:Vyrobené z nehrdzavejúcej ocele alebo plastu, má dobré tesnenie, odolnosť proti korózii a odvod tepla. Úroveň ochrany zvyčajne dosahuje IP65, čo môže účinne zabrániť vniknutiu prachu a vlhkosti.

◆ Vstupná svorka DC:Každý zlučovač má viacero vstupných portov, ktoré zodpovedajú prijímaniu prúdov z rôznych fotovoltaických reťazcov. Každý port je vybavený konektormi MC4 alebo špeciálnymi káblovými svorkami pre jednoduché pripojenie reťazca.

◆ Ochrana pred bleskom:Vstavaná bleskoistka, zvyčajne prepäťová ochrana (SPD) špeciálne navrhnutá pre fotovoltaiku, sa používa na zabránenie prepätiu spôsobenému bleskom a na ochranu systému pred poškodením bleskom.

◆ DC istič:Každá vstupná svorka je vybavená jednosmerným ističom pre nadprúdovú ochranu. Keď sa zistí abnormálny prúd (napríklad skrat alebo preťaženie), okruh sa automaticky odpojí, aby sa ochránila bezpečnosť fotovoltaických modulov a systémov

◆ Zapojenie svoriek:Svorky vodičov s jasným označením vo vnútri sú vhodné pre personál údržby na kontrolu a odstraňovanie problémov.

Spoločná analýza porúch a štruktúra FV kombinátora

◆ Analýza častého vypínacieho javu ističov

Sledovanie základnej príčiny: Tento jav môže byť spôsobený skratom medzi reťazcami, fyzickým poškodením fotovoltaických modulov, nesprávnou prevádzkou počas zapojenia alebo zaťažením systému mimo jeho konštrukčný rozsah.

Sprievodca spracovaním: Prvým krokom je izolovať dotknutý vstupný obvod a potom pomocou multimetra presne zmerať napätie v otvorenom obvode a skratový prúd príslušného fotovoltaického reťazca, aby sa presne lokalizoval abnormálny komponent. Ak sa počas počiatočnej kontroly nezistia žiadne zjavné problémy, je potrebné dôkladne skontrolovať spojovacie káble, aby sa potvrdilo, či poškodenie izolácie nie je spôsobené starnutím, opotrebovaním alebo vonkajšími faktormi, ktoré môžu viesť k poruchám uzemnenia. Nakoniec nemožno ignorovať hodnotenie samotného ističa vrátane toho, či jeho menovitý prúd, napätie a ďalšie parametre zodpovedajú požiadavkám systému. V prípade potreby by sa mala vykonať výmena, aby sa zabezpečila stabilná prevádzka systému.

◆ Stratégie reakcie na zlyhanie bleskoistky

Dôvod poruchy: Bleskojistka ako kľúčové zariadenie na ochranu systému pred úderom blesku a prepätím často zlyhá v dôsledku priameho úderu blesku alebo vnútorného prepätia systému.

Postup: Pravidelná kontrola stavu kontrolného okienka alebo LED svetla bleskojistky je účinným prostriedkom prevencie zlyhania. Keď sa okienko indikátora zmení na červené alebo prestane zobrazovať, znamená to, že bleskoistka bola poškodená a je potrebné ju okamžite vymeniť, aby sa predišlo možným bezpečnostným rizikám.

◆ Riešenie problému vysokej vnútornej teploty v zlučovacom boxe

Analýza príčin: Vnútorná teplota zlučovacej skrinky je príliš vysoká, zvyčajne v dôsledku cudzích predmetov blokujúcich otvory na odvod tepla, nadmerného hromadenia prachu vo vnútri skrinky alebo prehriatia vykurovacích telies spôsobených nadmerným prúdom.

Riešenie: Najprv je potrebné vyčistiť vetracie otvory a otvory na odvod tepla zlučovacej skrine, aby sa zabezpečila voľná cirkulácia vzduchu. Zároveň skontrolujte a odstráňte prach vo vnútri boxu, aby ste znížili tepelný odpor. Ak sa problém zásadne nevyrieši, možno zvážiť doplnenie chladiaceho ventilátora alebo optimalizáciu izolačného dizajnu boxu, aby sa znížil vplyv vonkajšieho prostredia na teplotu vo vnútri boxu. Okrem toho je potrebné sledovať zdroj nadmerného prúdu a upraviť alebo opraviť súvisiace komponenty, aby sa zabezpečilo, že prúd systému je v bezpečnom rozsahu.

◆ Riešenie problémov s prehriatím káblového spoja

Analýza príčin: Prehrievanie káblových spojov je spôsobené najmä zlým kontaktom, ktorý zvyšuje prechodový odpor a vytvára veľké množstvo tepla.

Návrh na manipuláciu: Na pravidelné sledovanie teploty káblových spojov vo vnútri a mimo zlučovača používajte infračervenú termokameru. Keď sa zistia body s abnormálne vysokou teplotou, príslušné obvody by sa mali okamžite odpojiť, aby sa predišlo požiarom. Zároveň skontrolujte stav upevnenia prehriateho spoja a v prípade potreby spoj prerobte alebo vymeňte poškodené časti, aby bol zabezpečený dobrý kontakt a vodivosť spoja.

Štruktúra prevencie porúch a údržby pre zlučovač PV

◆ Plán pravidelných kontrol

Vypracujte podrobný plán inšpekcií vrátane kontrol elektrickej bezpečnosti, čistenia a údržby, testovania výkonu atď., aby ste sa uistili, že všetky aspekty sa vykonávajú podľa plánu.

◆ Prispôsobenie sa prostrediu

Zodpovedajúce opatrenia by sa mali prijať pre rôzne klimatické podmienky, ako je posilnenie opatrení odolných voči vlhkosti a odvodu tepla v oblastiach s vysokou teplotou a dažďom, zvýšenie frekvencie čistenia v oblastiach s veľkými piesočnými búrkami a zníženie prekážok a opotrebovania.

◆ Riadenie a inventarizácia náhradných dielov

Udržujte potrebný inventár náhradných dielov, najmä zraniteľných dielov, ako sú ističe, bleskozvody, konektory atď., aby ste zabezpečili rýchlu výmenu v prípade poruchy a znížili prestoje

◆ Technické školenia a výmeny

Zorganizujte tím prevádzky a údržby tak, aby sa zúčastnil odborných školení, zdieľal najnovšie technológie prevádzky a údržby a prípady porúch a zvýšil celkovú úroveň zručností a schopnosti tímu reagovať na núdzové situácie.

◆ Pravidelná kontrola a čistenie

Odporúča sa čistiť vonkajšok skrine zlučovača každé tri mesiace až šesť mesiacov, aby sa odstránil prach a nečistoty a aby otvory na odvod tepla neboli upchaté; Zároveň skontrolujte tesnenie boxu, či nedochádza k prieniku vodnej pary.

◆ Testovanie elektrického výkonu

Najmenej raz ročne vykonajte komplexný test elektrického výkonu vrátane merania napätia a prúdu každého vstupného obvodu, aby ste sa uistili, že sú normálne, skontrolujte pracovný stav ističov a bleskozvodov a zaistite stabilitu pripojení komunikačných modulov.

◆ Ochrana pred bleskom a potvrdenie uzemnenia

Pravidelne overujte účinnosť systému ochrany pred bleskom, kontrolujte indikáciu stavu bleskojistky av prípade potreby vykonajte test ochrany pred bleskom; Zároveň sa uistite, že kontinuita uzemnenia a odpor uzemnenia zlučovacej skrinky spĺňajú požiadavky.
