Spôsoby zapojenia 1P/2P/3P/4P jednosmerných ističov v systémoch napájania UPS

V konfigurácii napájacích systémov UPS vykonávajú ističe jednosmerného prúdu dvojitú funkciu izolácie a nadprúdovej ochrany pre batériové obvody. Rôzne typy napájacích zdrojov UPS zodpovedajú rôznym menovitým napätiam a prúdom batérií, čo si vyžaduje prispôsobenie ističov jednosmerného prúdu s rôznym počtom pólov. Tento článok podrobne popisuje rôzne spôsoby zapojenia ističov jednosmerného prúdu 1P/2P/3P/4P používaných v systémoch UPS.

1. Ističe majú štandardné parametre vrátane menovitého napätia a menovitého prúdu (pre typy 1P). Ak tieto parametre nespĺňajú požiadavky na napätie a prúd batérie, prevádzkové napätie a prúd možno zvýšiť pridaním počtu pólov ističa a použitím konfigurácií sériovo-paralelného pripojenia. Konkrétne sériové pripojenie zvyšuje napätie, zatiaľ čo paralelné pripojenie zvyšuje prúd.Ako príklad uvádzame menovité napätie 250 V.

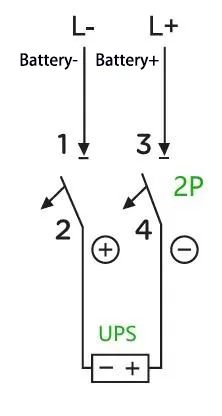

A:Napríklad: Pre UPS s kapacitou 40 kVA a menovitým batériovým reťazcom 32 článkov (vyrovnávacie nabíjacie napätie: 14 V × 32 = 448 V; existujú aj batérie s udržovacím nabíjacím napätím len 13,6 V, ktoré je tu použité len na ilustračné účely), maximálny prevádzkový prúd sa vypočíta ako 40 kVA × 1,0 % 3 V÷ 139 % A2 ÷ 139 % A2 ÷ 139 (za predpokladu účinníka 1,0, účinnosti 90 % a vypínacieho napätia nastaveného UPS 10 V na článok). V tomto prípade stačí istič 2P 500 V 200 A. Spôsob zapojenia je nasledujúci:

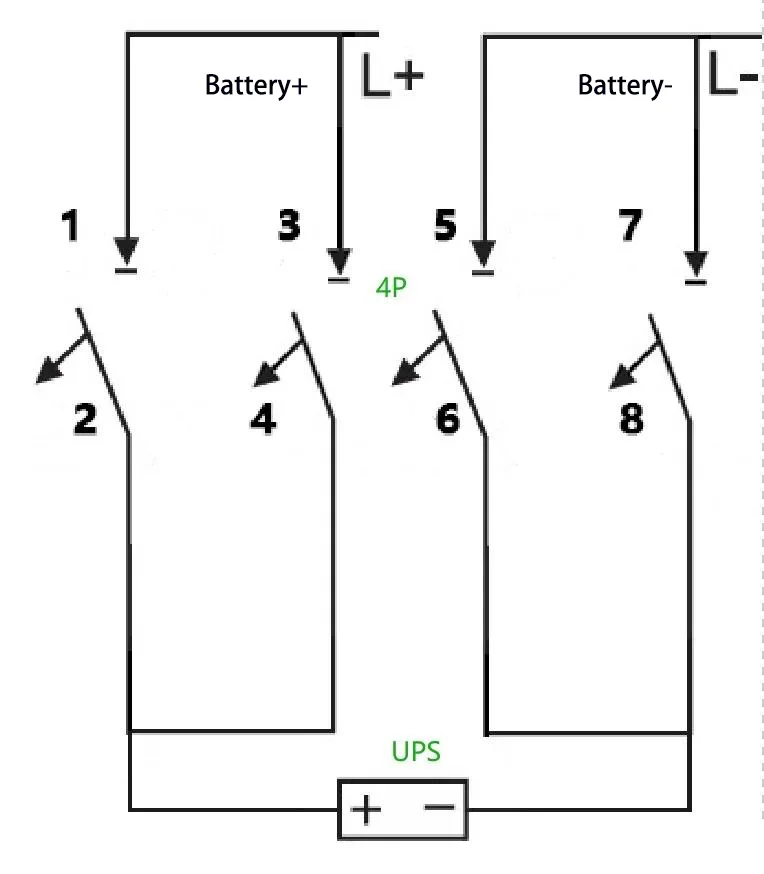

B:Čo ak sa namiesto neho použije istič 2P 500 V 100 A? Túto požiadavku je možné splniť pomocou 4P ističa – konkrétne paralelným zapojením dvoch sád 2P ističov na zvýšenie prúdovej kapacity. Spôsob zapojenia je nasledujúci:

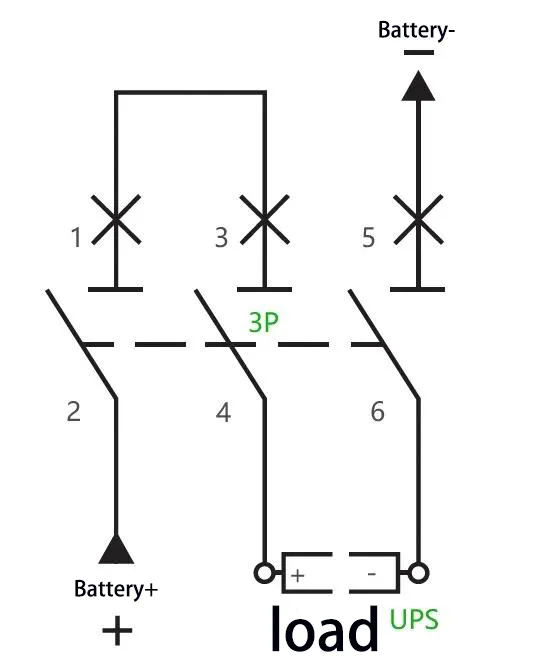

C:Napríklad: Pre UPS s kapacitou 40 kVA a menovitým batériovým reťazcom 40 článkov (vyrovnávacie nabíjacie napätie: 14 V × 40 = 560 V) sa maximálny prevádzkový prúd vypočíta ako 40 kVA × 1,0 ÷ 90 % ÷ 10 V ÷ 40 = 111 A. A 5 A 3P s dvoma ističmi póly zapojené do série. Spôsob zapojenia je nasledujúci:

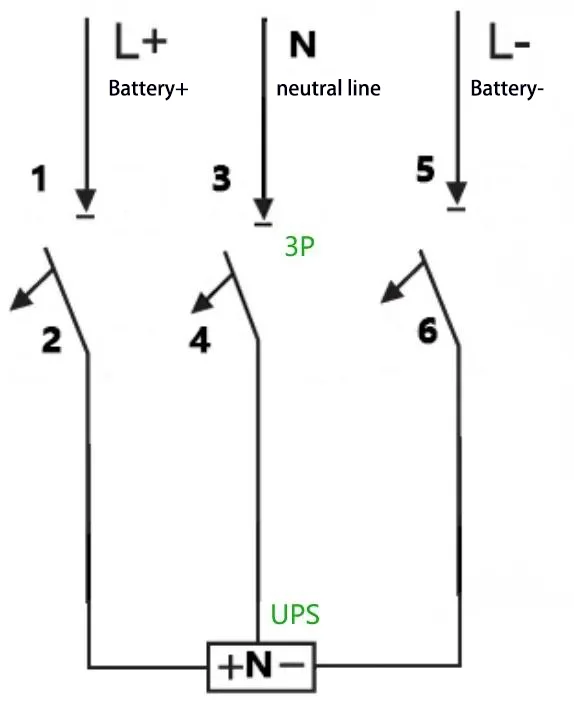

D:Napríklad: Pre UPS s kapacitou 40 kVA, menovitým batériovým reťazcom 32 článkov a pripojením neutrálneho vodiča (vyrovnávacie nabíjacie napätie: 14 V × 32 = 448 V, t. j. ±224 V), sa maximálny prevádzkový prúd vypočíta ako 40 kVA × 1,0 ÷ 90 % ÷ 310 A0÷ 32 V A0÷315 ÷ 32 V. Je možné použiť istič 200 A a spôsob zapojenia je nasledujúci:

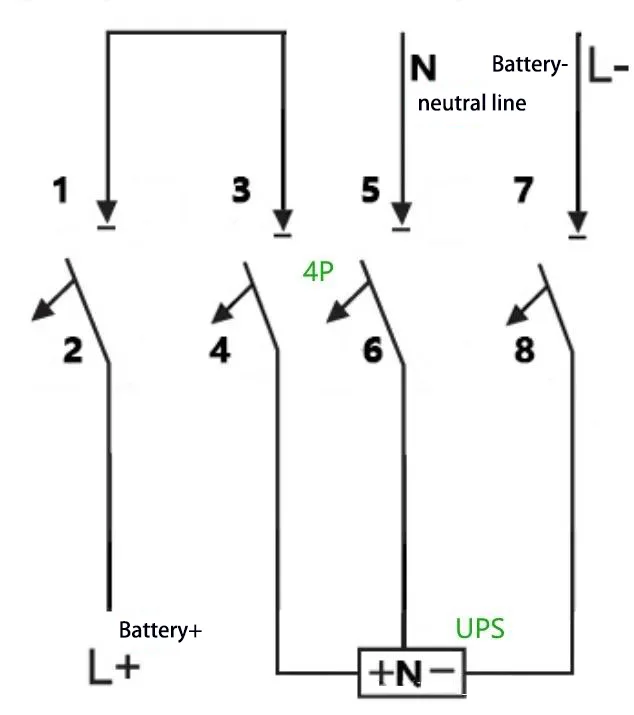

E:Napríklad: Pre UPS s kapacitou 40 kVA, menovitým batériovým reťazcom 40 článkov a pripojením neutrálneho vodiča (vyrovnávacie nabíjacie napätie: 14 V × 40 = 560 V, t.j. ±280 V) sa maximálny prevádzkový prúd vypočíta ako 40 kVA × 1,0 ÷ 90 % ÷ 10 V A0 10 V = A410 V. 150 Je možné použiť istič s dvomi jeho pólmi zapojenými do série. Spôsob zapojenia je nasledujúci:
