Káblové konektory solárnych panelov

Čína Dodávatelia Káblové konektory solárnych panelov ICHYTI Made in China sa plne prispôsobili potrebám zákazníka pre 1500V fotovoltaické systémy. konektory káblov solárnych panelov sú rozdelené na dve časti: koniec vedenia a koniec dosky a to, čo zvyčajne označujeme ako konektory kábla solárneho panela, sa vzťahuje na koncové konektory vedenia. Skladá sa z dvoch častí: kovových častí a izolačných častí. MC znamená Multi Contact, zatiaľ čo 4 predstavuje veľkosť priemeru kovového jadra.

Káblové konektory solárnych panelov ICHYTI Parameter (Špecifikácia)



Káblové konektory solárnych panelov ICHYTI Požiadavky na výkon

◉ Fotovoltaické konektory by mali mať dobrú vodivosť a prechodový odpor by nemal presiahnuť 0,35 miliohmov.
◉ Na zaistenie bezpečnosti komponentov solárnych článkov je potrebné mať dostatočný bezpečnostný výkon. Prostredie a klíma, v ktorej sa solárne zariadenia používajú, môžu byť niekedy extrémne drsné, takže musia mať vodotesné, vysokoteplotné, antikorózne, vysoko izolačné a iné vlastnosti a úroveň ochrany by mala dosiahnuť IP68.
◉ Štruktúra solárneho konektora by mala byť pevná a spoľahlivá a správne vložené samčie a samičie konektory by mali mať spojovaciu silu najmenej 80 N. Pre pripojenie 4mm ² Konektor MC4 kábla by nemal prekročiť hornú hranicu teploty 105 stupňov Celzia pri prenášaní prúdu 39A. Konektor MC4/H4 je jednojadrový konektor so samčím a samičím konektorom, ktorý má mnoho výhod, ako je dobré tesnenie, pohodlné vkladanie a jednoduchá údržba a oprava.

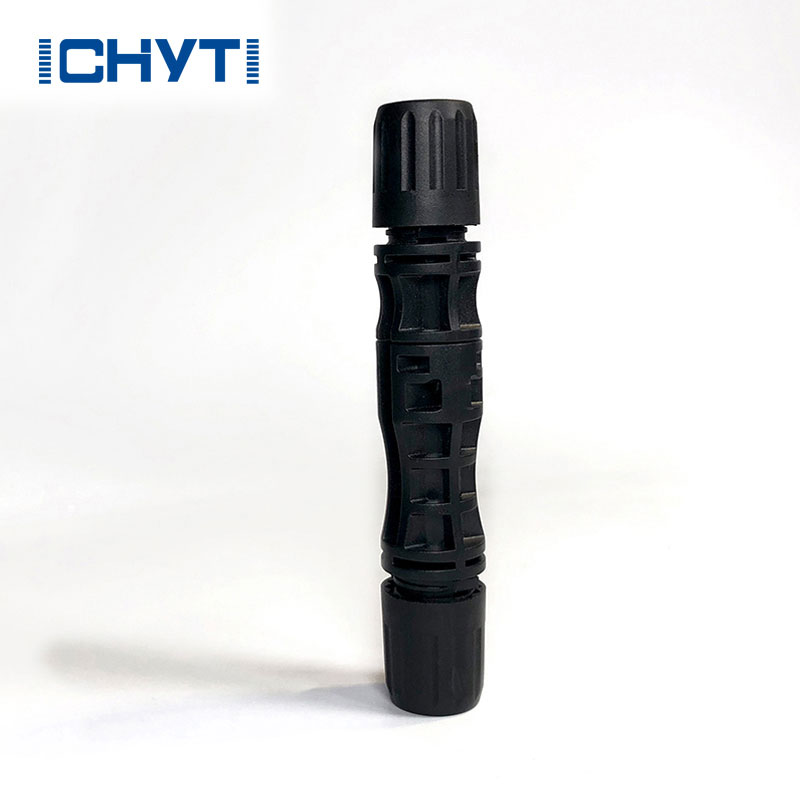

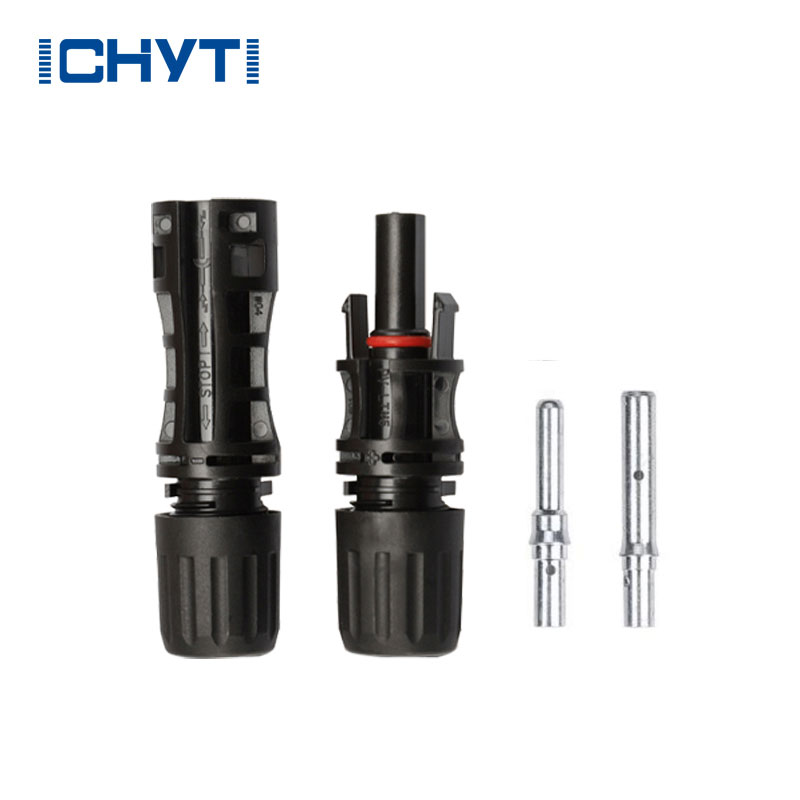

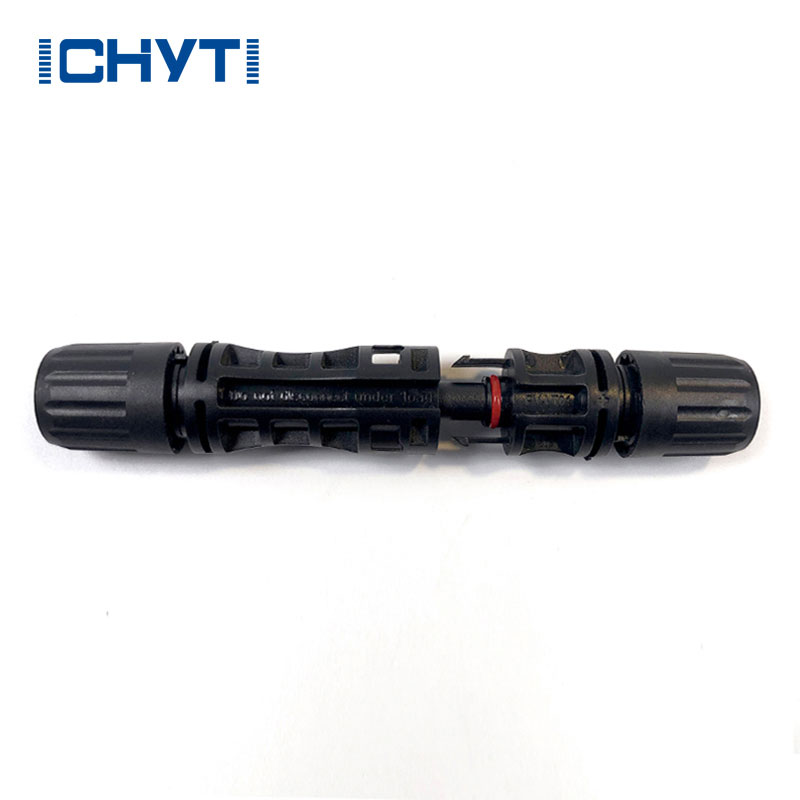

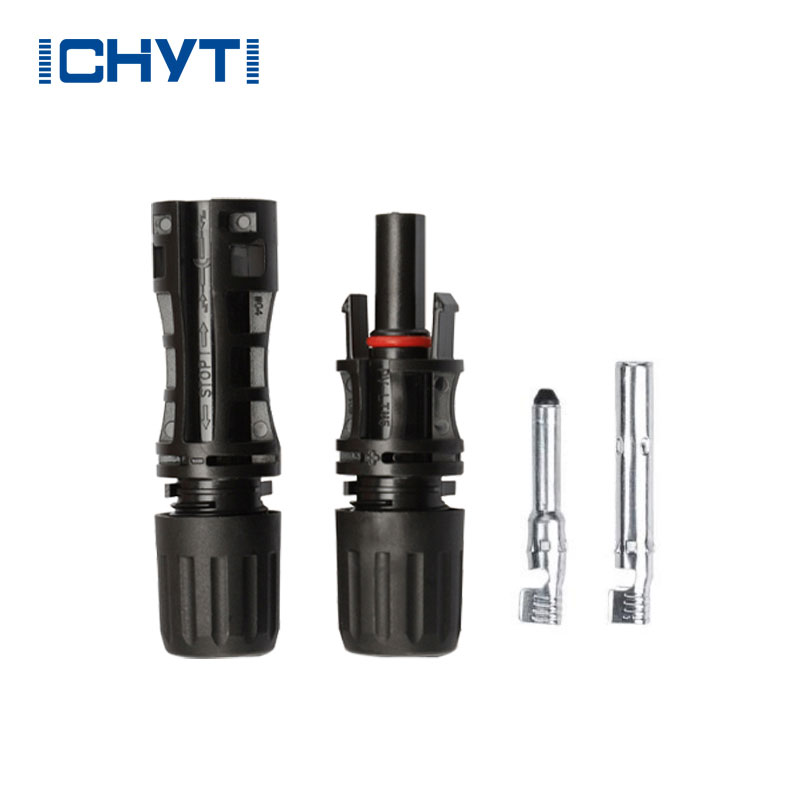

Konektory káblov solárnych panelov ICHYTI Podrobnosti

Káblové konektory solárnych panelov ICHYTI Rozmery a zapojenie



Káblové konektory solárnych panelov ICHYTI Inštalačné opatrenia

Pri výbere zástrčky by sa mala venovať pozornosť kvalite produktu vrátane súladu s veľkosťou vnútorného kovového vodiča, hrúbkou materiálu, elasticitou a povlakom, ktoré spĺňajú schopnosť prenášať veľké prúdy a majú dobrý kontakt. Plast plášťa zástrčky by mal zabezpečiť hladký povrch bez trhlín a rozhranie by malo byť dobre utesnené. Pri inštalácii konektorov komponentov je potrebné vyhnúť sa vystaveniu slnečnému žiareniu a dažďu, aby sa zabránilo starnutiu konektorov, korózii vnútorných konektorov a káblov, zvýšeniu prechodového odporu a dokonca vznieteniu, čo vedie k zníženiu účinnosti systému alebo požiaru. nehody.

Proces inštalácie a krimpovania fotovoltaických konektorov je nanajvýš dôležitý a mali by sa používať profesionálne krimpovacie nástroje. Pred výstavbou fotovoltaických elektrární by príslušní pracovníci inžinierskej inštalácie mali absolvovať školenie o krimpovacích operáciách.
